功能介绍：西门子螺纹循环cycle99使用一例

2015-01-11 石璇 Siemens数控技术应用

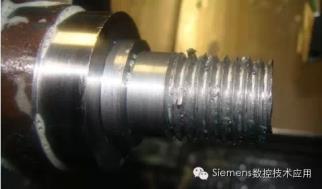

车床在使用西门子循环cycle99进行螺纹切削时，发现有乱牙现象，如下图：

而同样使用了ISO编程就没有问题，可以加工出很好的螺纹。

使用Cycle99的程序如下：

N1 G95

N2 G54

N3 WORKPIECE(,,,"CYLINDER",0,2,-80,-50,45)

N4 T6D1

N5 M4S400

N6 G0X200.Z200.

N7 X40.Z3.

N8CYCLE99(0,37,-30,,3,0.2,0.92016,0.05,85.672865,0,20,2,1.5,1310103,4,3,0.1,0.5,0,0,1,0,30,1,,,,102,1000)

N9 G0Z20.

N10X200.Z200.

N11 M05

N12 M30

仔细检查程序，并做测试后发现：Cycle99里面的参数DP填写错误。

此处DP为齿面表示的进给斜度（增量），单位为mm。如下图，程序错将DP当成角度值；

用select键进行切换可发现所对应的角度αP为85.673度，如下图。显然不是想要的螺纹斜度，所以导致螺纹出现乱牙。

αP：角度表示的进给斜度，单位degree。

修改程序如下图后，加工螺纹恢复正常
