功能介绍：什么是姊妹刀

2015-04-16 武坤 Siemens数控技术应用

功能介绍：替换刀功能即姊妹刀功能（828D为选项功能），是指刀库中可以装几把同样的刀，然后在刀具管理刀具清单中建立刀名一样的几把刀，他们统称为姊妹刀，最大的区别是多了一个ST号，即姊妹刀具号。这样就可以管理相同的刀具，当其中一把刀具寿命禁止时，系统可以自动替换相同的刀具。系统最大支持 32 把姊妹刀,在参数MD17500中设置，必须用刀具名建刀才能使用姊妹刀功能。

1.建立姊妹刀

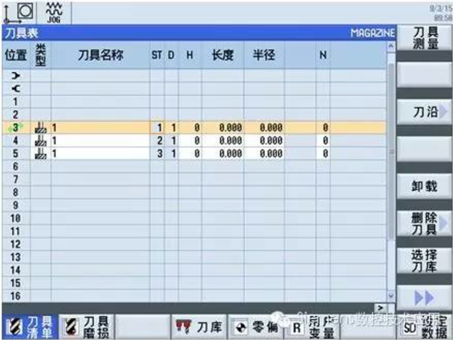

2.首先在刀具表中建立一把立铣刀，刀具名称为1，然后在建立刀具名称也为1的刀，系统会自动将第二把刀建立，只是ST号不同，如下图，3把姊妹刀

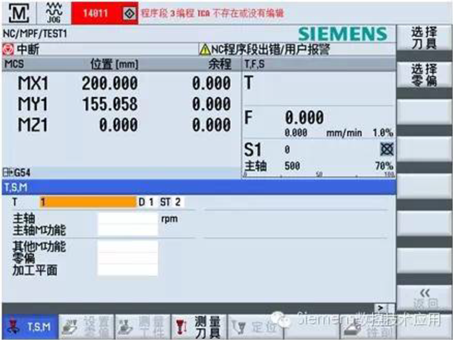

2.手动方式下调用姊妹刀

系统需要一个TCA宏程序，调用姊妹刀，我们需要将TCA.spf从Toolbox中考入到系统制造商循环。注意考入后需系统断电重启生效。

3.自动方式下调用姊妹刀

一般情况下，编写NC程序，不需要指明调用的是哪个姊妹刀，而只需要编写调用的刀具名称即可，以调用刀具名为1的刀具为例，程序如下：

T=“1”

M6

G01X1000F100

….

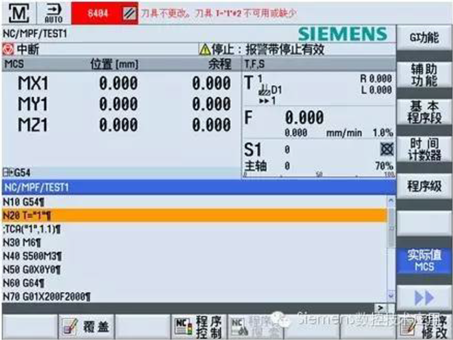

系统默认先调用ST号小的刀具，所以刀具名为1，ST号为1的刀具生效。但当其刀具寿命达到时，再运行程序，系统会报警如下图：

如果想让系统直接调用可用的刀具，如刀具名为1，ST号为2的刀具，需要将MD22562Bit3设为0，之后再运行NC程序，系统就可以自动调用刀具名为1，ST号为2的刀具了。
