功能介绍：如何使用和激活相对坐标

2015-01-18 威哥 Siemens数控技术应用

大多数人都知道在机床的坐标系中有机床坐标和工件坐标，那么你是否知道西门子系统还有一个相对坐标呢？

相对坐标系是用户可以任意的指定某个位置为相对坐标系的原点，然后以该点为基准找到另一个点与该基准点的相对位置。通常用于工件测量，或者四点分中的时候。相对坐标系还可以方便用户以指定点为基准，偏移一个确定的位置到达另一个指定点。

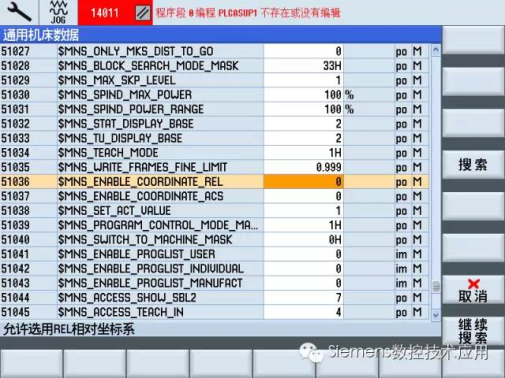

在828D或者840Dsl上默认没有开启相对坐标系，如果需要相对坐标系功能，可以通过设置参数MD51036=1激活相对坐标系。

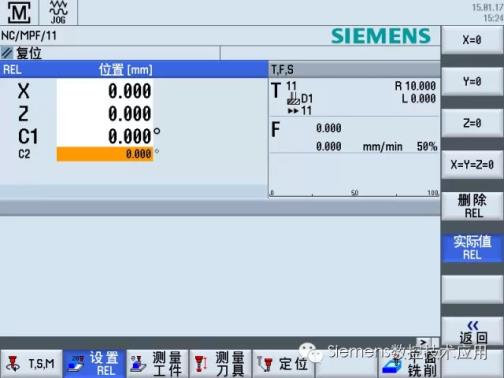

这时候在Jog模式下就能看见多了一个相对坐标系REL

当选择实际值REL时，水平第二个软键就会显示为设置REL

这时候只需要把机床移动到期望指定为原点的地方，选择设置REL，将坐标值设置为0，则机床进入以该指定点为原点的相对坐标系。

如果需要取消相对坐标，同样的进入设置REL，选择删除REL即可

与设置零偏不同的是，相对坐标系只是临时的坐标系，不会影响和更改工件坐标。因此如果在相对坐标系下执行程序，要特别注意。
