功能介绍：828D中ROV与RG0的区别

2015-01-01 武坤 Siemens数控技术应用

在828D的程序控制中，有一个RG0功能（如图所示），

RG0：Reducedrapid traverse

In the rapid traverse mode, the traversing speed of theaxes is reduced to the percentage value entered in RG0.

它是一种辅助的快速进给速度控制功能，不同于ROV功能，

ROV：Rapidtraverse override

The override for the feedrate is also effective for the rapidtraverse feed.

在828DHMI的程序控制中没有ROV功能，ROV所对应的PLC接口信号DB1700.DBX1.3也不能激活（非RG0所对应），RG0在DB1700中没有相对应的接口信号。

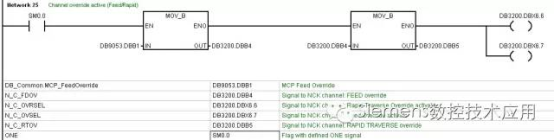

对于ROV的处理，我们的子程序库是按如下图处理的，直接激活DB3200.DBX6.6，这样在G0情况下，倍率是可控的。所以对于客户编程我们也建议他按例程来编程。

对于RG0的应用，我们需要在MDA或AUTO方式下，HMI上扩展的Settings中设置百分比n%如下图（设置50%）：

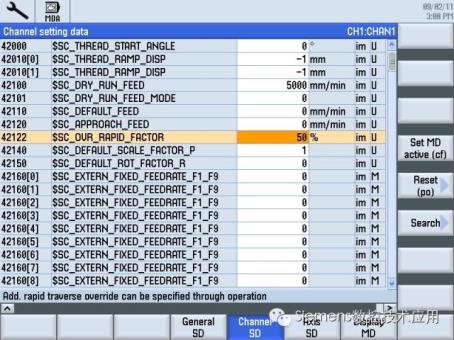

或者直接修改通道的设定数据SD42122中的百分比n%（如下图）；

之后如果我们选中程序控制中的RG0，然后在G0运行时，就是在当前速度下（ROV生效的话，在ROV基础上）再乘以相应的百分比n%。
