功能介绍：828D中PLC调用NC程序

2015-02-11 武坤 Siemens数控技术应用

828D可以实现在PLC侧选择调用加工程序的功能，现给大家介绍如下：

1.建立PLC调用加工程序表

在828D中，PLC调用加工程序表是隐藏的，需要我们设置参数激活：

MD51041 ENABLE_PROGLIST_USER 激活USER的程序列表（西门子保留）

MD51042 ENABLE_PROGLIST_INDIVIDUAL 激活INDIVIDUAL的程序列表

MD51043 ENABLE_PROGLIST_MANUFACT 激活MANUFACTURER的程序列表

程序表中最多放置255个程序，分别对应以上三种权限的程序：

USER 1~100 1

INDIVIDUAL 101~200 2

MANUFACTURER 201~255 3

程序编号作为PLC选择的依据建立程序调用表：

直接选择想调用的程序，INDIVIDUAL的程序列表，如下图

MANUFACTURER的程序列表

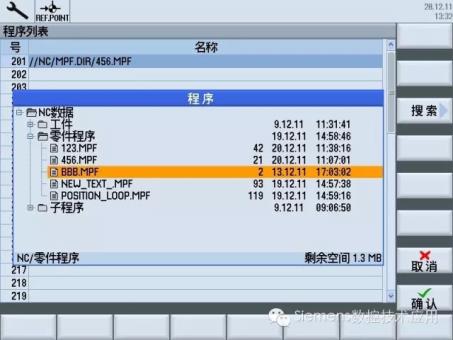

点击选择程序即可添加程序到程序列表

2.利用PLC在加工程序表选择程序

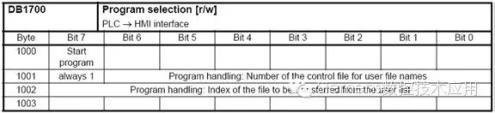

2.1 PLC侧的接口信号：

DB1700.DBB1000.7选择程序，

DB1700.DBB1001选择程序的权限，即USER、INDIVIDUAL、MANUFACTURER，其各自的值分别是16#81，16#82，16#83。（注第7位一直为1）

DB1700.DBB1002 选择程序号，即101、201…

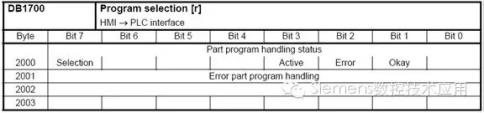

DB1700.DBB2000显示程序的状态，

DB1700.DBB2001错误代码；

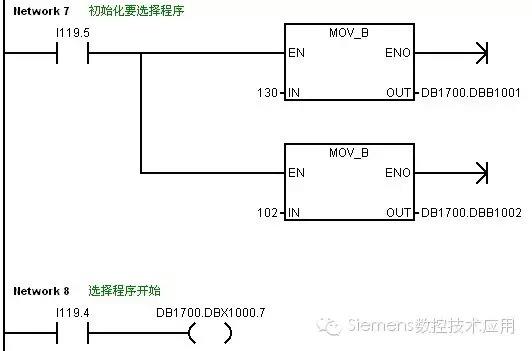

调试过程：PLC应用程序中先将要调用的程序号（分INDIVIDUAL的或MANUFACTURER的）送到接口DB1700.DBB1001和DB1700.DBB1002，然后选择程序开始DB 1700.DBX1000.7即可。程序如下：

注：130（16# 82）送DB1700.DBB1001代表程序为INDIVIDUAL级的，

102送DB1700.DBB1002代表程序号为102的程序。
