刀具调用错误分析一例

2015-08-16 武坤 Siemens数控技术应用

客户反映828D系统的刀库换刀出错，系统抓出了一把错误刀号的刀，如下实例：

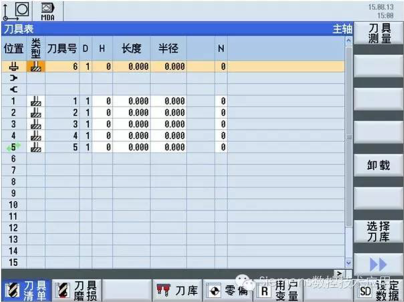

如上图客户编程调用T5号刀具，系统界面显示也调用了T5号刀，但切换到刀具列表菜单后，可以看到实际生效刀具为T6号刀具，刀表中的T5没有被调出，如下图

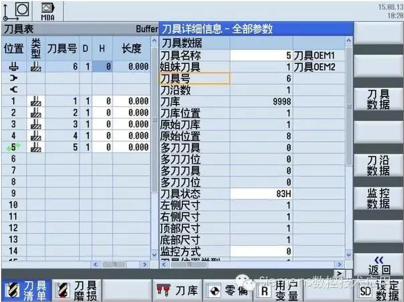

问题在哪呢？通过查看T6号刀具的详细信息，如下图所示可以看出实际6号刀具名称是5，但刀具号是6，所以在执行T5M6时，出现了将刀具名是5的刀具调用的情况。

此种情况产生的原因是什么呢？

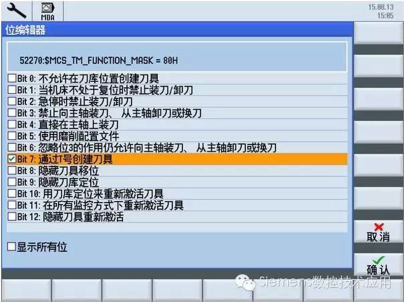

查看客户参数发现客户已经将MD52270bit7设1，即通过T号建立刀具。

经过分析了解情况，客户在选择使用T号建刀之前，已经使用刀具名称（828D默认建刀方式，如果想用T号建刀需将MD52270Bit7设1）建立了名称为5的这把刀，然后再修改了MD52270Bit7为1，这样名称为5的刀其实际刀具号已经排到了T6（系统会根据建刀的顺序自动排列），也就出现了上面的情况，系统没有调用出客户认为要调出的刀具。

解决以上问题的方法是在刀表中建立刀具之前，设置好是按刀具名称建刀，还是刀具号建刀（绝大多数客户使用的，需提前将MD52270bit7设1），一定避免既有刀名建刀，又有刀号建刀的情况出现。如果已经使用刀名建刀想切换到刀具号建刀，需要将原来建立的刀具全部删除，重新在刀号模式下建刀。
