刀具管理中大刀的建立

2015-10-29 武坤 Siemens数控技术应用

机床实际加工过程中可能会用到较大的刀具，它会占用2个甚至3个实际的刀位，那么如何在Operator刀具管理界面上建立大刀呢？现在给大家介绍一下。

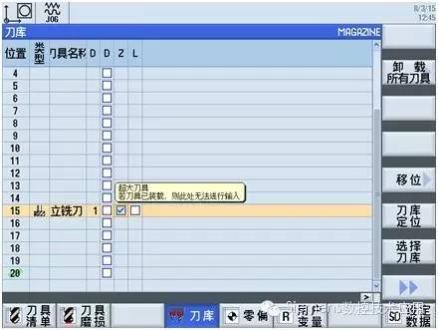

1.如果使用刀具号即T号建刀，在刀库中建刀时就可以定义大刀，填写刀的左右占位L和R都大于1，如下图1所示

2.如果使用刀具名称建刀，需要将刀具建立在刀库外，在刀具的详细信息中定义刀具的大小，如下图所示

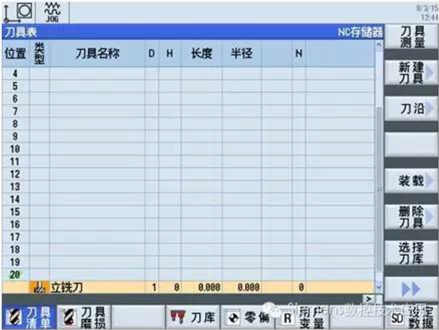

但不管是哪一种建刀方式，都能在刀库清单中看出这把刀是否是大刀，如下图所示：

背景知识：

关于刀位概念的介绍，在西门子刀具管理中，将刀具占用一个真实刀位的空间定义如下：

一个实际刀位被分为了4个部分，上下左右，对于链式刀库，主要是左右，对于矩阵式刀库，才考虑上下左右，以下我们都以链式刀库为例，所以正常的刀具在建立时，L和R默认都是填1，如果定义大刀时都填2的含义如下，实际左右都会多占用相邻的半个真实刀位。

如果我们想让刀具占用完整的3个真实刀位，择需在建立刀具时，L和R都必须填3。
