程序中的信息显示

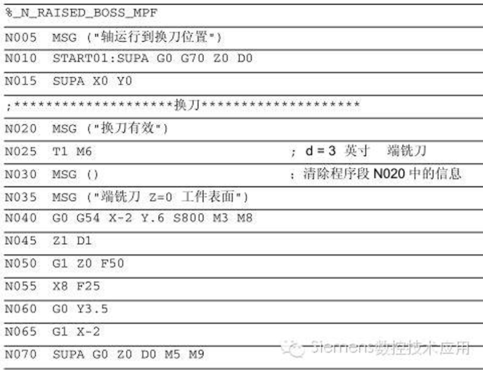

西门子系统屏幕的上方为信息提示区，用于显示系统出现的各种故障报警和信息。本期重点介绍一下程序员如何根据程序的需要，在程序运行的关键节点上添加一些提示信息。即使用MSG指令编写提示信息，显示在系统屏幕上方的信息提示栏，以便于操作人员更加准确的掌握机床的当前状态。

MSG指令的一个信息文本可以最多124 个字符长，分为两行显示（2*62字符），在一个信息文本之内也可以显示变量的内容。下面用几个示例来说明：

1、用于显示文字。

MSG（“（刀具直径：10，外露长度为：20）”）

2、用于显示参数数值。

示例1 R1=100

MSG(<<R1)

示例2 R2=150

MSG("R2="<<R2)

示例3 在系统屏幕上方显示X轴当前在工件坐标系下的位置坐标。

G01 X180 F200

MSG("X轴当前的坐标值="<<$AA_IW[X]<<"mm")
