给大家介绍一下西门子车床加工中一个重要的轮廓车削循环——CYCLE952。使用此循环，您可以将毛坯按照一个在子程序中编程的轮廓进行切削；可以对外部和内部轮廓进行纵向、横向加工及仿形加工，其工艺可以自由选择（粗加工，精加工，综合加工）。而且刀具半径补偿由循环自动选择并撤消选择。不用人为考虑刀具半径补偿。

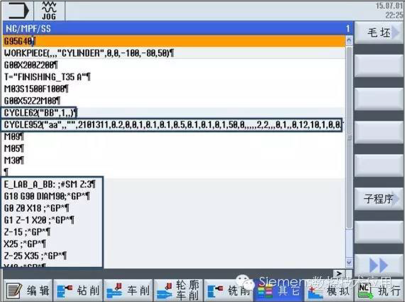

CYCLE952循环的基本应用如下：

CYCLE952正常应用时需要具备如上图框选的三个条件。

1、CYCLE62调用轮廓名称为BB的轮廓程序。并且CYCLE62存在四种轮廓调用选择方法：分别用于调用不同种类的轮廓程序

轮廓名：轮廓位于调用主程序中。

标签：轮廓位于调用主程序中并受所输入标签的限制。

子程序：轮廓位于同一工件的子程序中。

子程序中的标签：轮廓位于子程序中并受所输入标签的限制

2、CYCLE952的参数格式：

3、BB轮廓程序：

通过“轮廓车削”—“轮廓”—“新建轮廓”建立一个名称为BB的轮廓程序，具体轮廓形状如下图所示：

注意事项：

1、 CYCLE62必须在CYCLE952之前。

2、 CYCLE62所调的程序名必须与轮廓程序的名称一致。

3、 轮廓程序必须放在M30之后。

4、 出精加工分开，可在CYCLE952粗加工完，执行换刀动作，再次调用CYCLE952精加工循环。
